Cloison vitrée mobile à cadre

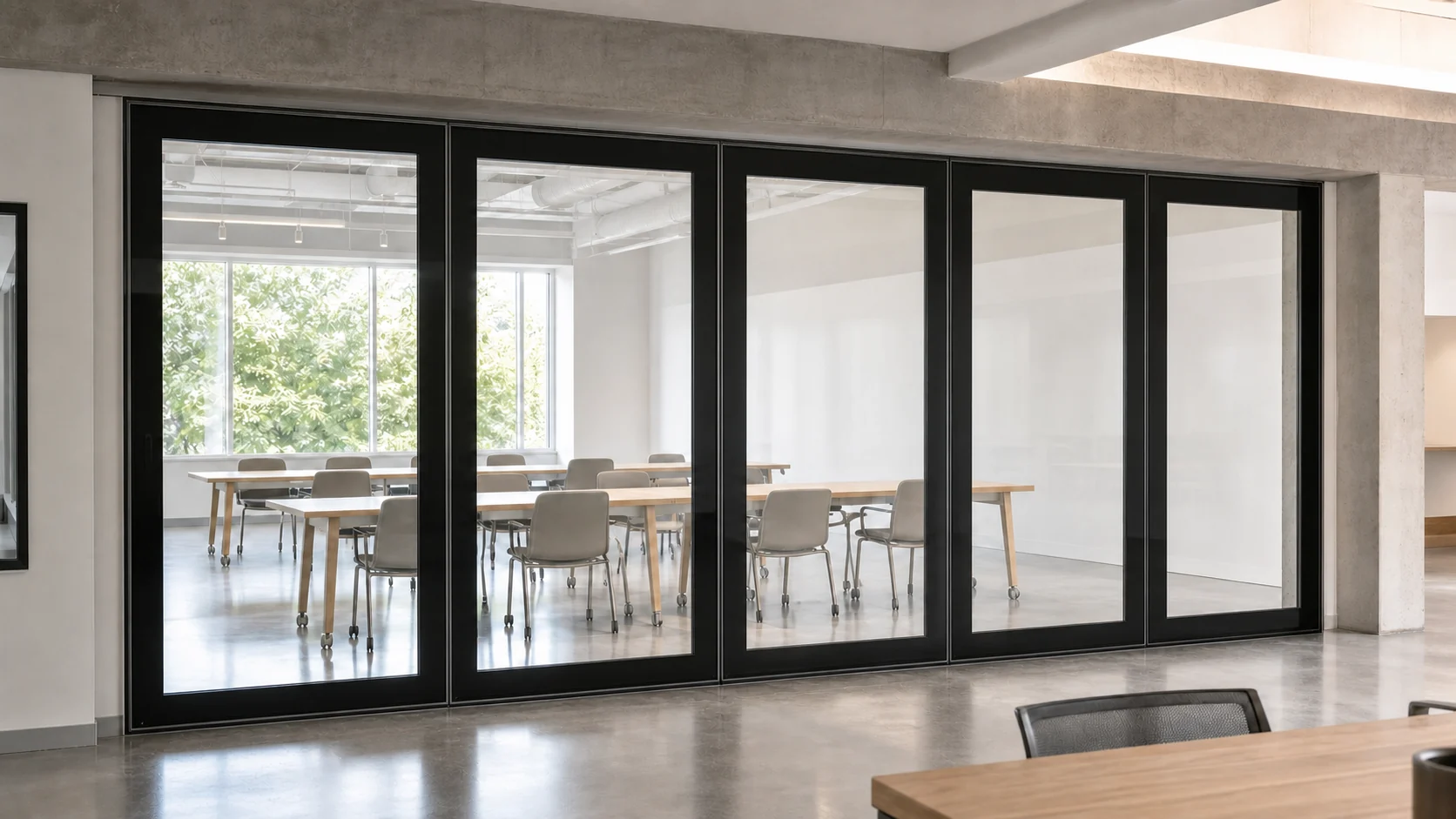

Visualisation du système. La configuration finale reste soumise aux plans approuvés et aux exigences de projet vérifiées.
Aperçu du système
L’encadrement peut offrir des bords de panneau définis, des finitions coordonnées et une compatibilité avec différents concepts de vitrage et de joints. Il ne prouve pas à lui seul un classement acoustique spécifique.
Discuter de la couleur du cadre, de l’aspect du vitrage, des proportions des panneaux, de l’aménagement du stationnement, des portes de passage et du mode de fonctionnement au regard des plans approuvés et de la gamme du système.
À cadre décrit la construction visible du panneau ; le double vitrage décrit l’agencement du vitrage. Un projet peut nécessiter l’un ou les deux, selon le système sélectionné.
Les panneaux encadrés confèrent à chaque unité de verre un bord défini, ce qui favorise un alignement coordonné des panneaux, des lignes de finition homogènes et une interface soignée avec les plafonds, les murs et les sols. Le système peut être planifié pour un déplacement suspendu en partie haute sans rail de sol porteur continu lorsque cela est confirmé pour la configuration retenue, ce qui dégage la ligne de sol pour l’usage quotidien.
Comme l’encadrement fait partie de la plateforme produit, le choix du verre, la disposition des joints d’étanchéité, la géométrie de stationnement et une porte de passage intégrée en option peuvent être examinés ensemble au regard des plans approuvés. Cela fait des systèmes encadrés un point de départ pratique pour les bureaux, les salles de réunion, les hôtels et les environnements de formation.
Configuration et options
Le verre clair préserve une transparence maximale ; le verre teinté, dépoli ou translucide renforce l’intimité ; les bordures en verre peint au dos créent un cadre visuel défini à l’intérieur du profil aluminium. Les dimensions des panneaux et l’épaisseur du verre sont coordonnées avec le cadre et le rail lors de la revue des plans.
Précisez dans le cahier des charges le rendu visuel et le niveau d’intimité souhaités. Les compositions de verre exactes sont confirmées par rapport au système EBUNGE disponible, et non supposées.
Les cadres de panneaux utilisent des profilés aluminium fins dont la largeur visible et la couleur peuvent être coordonnées avec la conception intérieure. Les finitions thermolaquées peuvent être examinées au regard de la palette du projet lors de la phase de proposition.
La disponibilité des finitions et les dimensions exactes des profilés sont confirmées pour chaque projet ; elles ne sont pas publiées comme spécifications universelles.
Mouvement, Stationnement & Interfaces
Dans une configuration à suspension haute (top-hung), les panneaux sont suspendus à un rail continu en plafond et la ligne de sol reste exempte de tout rail porteur, lorsque cela est confirmé pour le système sélectionné. Les panneaux circulent le long du rail et se rangent dans une pile latérale ou une niche prévue à cet effet.
La géométrie de rangement, le nombre de panneaux et la largeur d’ouverture doivent être coordonnés avec la structure de plafond, les luminaires, les sprinklers et les portes adjacentes lors du développement de la conception.
Rail suspendu continu
Les panneaux sont suspendus à un chemin de roulement aérien planifié, coordonné avec la structure du plafond, les luminaires et les sprinklers.
Stationnement & Empilage
Les panneaux se rangent dans une pile latérale ou une poche ; la géométrie de stationnement définit le nombre de panneaux et l’espace utilisable.
Interfaces plafond et mur
Le support de rail, la flèche du plafond et les interfaces latérales sont confirmés à partir des plans de structure et d’architecture.
Applications et direction acoustique
Les cloisons vitrées mobiles à cadre sont généralement étudiées pour les salles de réunion et les bureaux ouverts qui nécessitent un cloisonnement flexible, les espaces de conférence et de banquet des hôtels qui nécessitent une reconfiguration rapide, les écoles et salles de formation qui nécessitent une visibilité supervisée, et les intérieurs de commerces de détail ou de showrooms qui nécessitent des limites transparentes mais reconfigurables.
Chaque application modifie les priorités : intimité, lumière, dimension des panneaux, espace de parking et flux de circulation. La configuration finale est spécifique au projet.
Les configurations à double vitrage avec cadre peuvent favoriser une meilleure confidentialité des conversations lorsque le verre, les cadres, les joints périphériques et la qualité de mise en œuvre sont coordonnés. Les résultats acoustiques dépendent toujours de la construction environnante et des conditions du site.
EBUNGE ne publie pas de valeurs génériques d’isolation acoustique ; toute donnée acoustique requise doit provenir de documents de projet approuvés et de la spécification système vérifiée.
Une porte de passage intégrée peut être étudiée au sein d’un panneau encadré afin que les personnes puissent circuler alors que la paroi reste fermée. La position de la porte, le sens d’ouverture, la quincaillerie et les dégagements doivent être coordonnés avec la largeur du panneau, l’ossature, les joints et la séquence de stationnement.
La faisabilité d’une porte de passage est confirmée sur la base de plans pour chaque projet. Une configuration spécifique au projet est disponible après examen des plans.
Le fonctionnement manuel signifie que les panneaux sont déplacés à la main le long du rail selon une séquence définie. Le fonctionnement assisté ajoute une aide pour des actions spécifiques telles que le déplacement ou la mise en étanchéité de panneaux sélectionnés, et reste soumis à la spécification vérifiée du système EBUNGE.
Le choix dépend de la taille des panneaux, de la fréquence d’utilisation quotidienne, des attentes des utilisateurs et des services disponibles sur site. Consultez la page semi-automatique pour le périmètre du fonctionnement assisté.
Bureaux et salles de réunion
Zonage flexible qui convertit les salles de réunion en espace ouvert selon les besoins.
Hôtels et espaces de conférence
Reconfiguration rapide de l’espace banquet et conférence avec une intimité contrôlée.

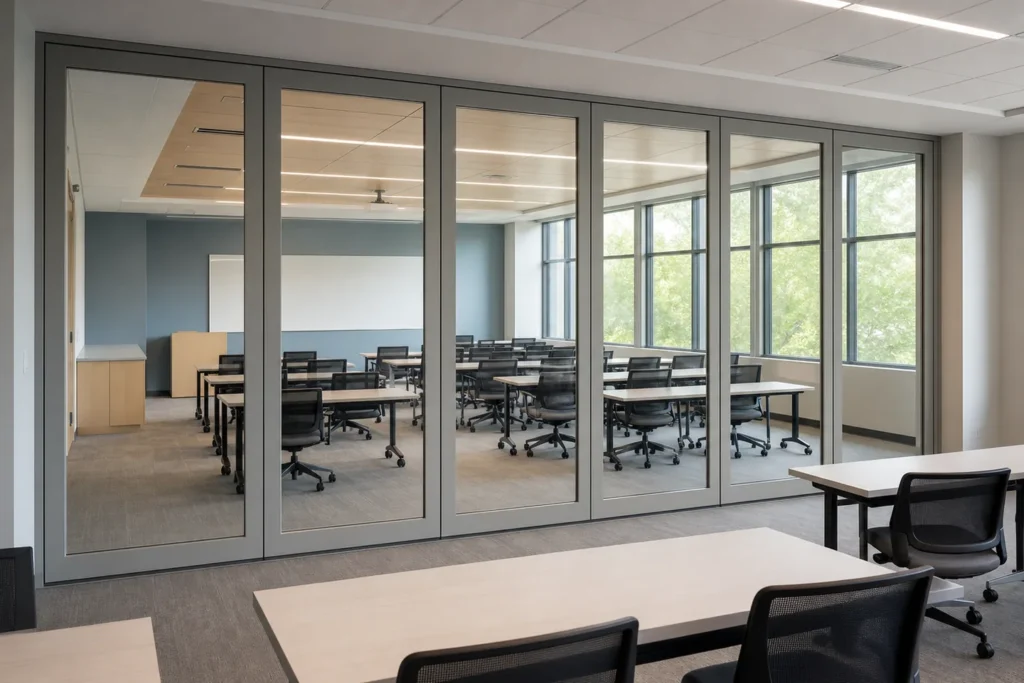

Écoles et salles de formation
Visibilité supervisée avec l’option de séparer ou de rouvrir les zones d’enseignement.
Comparaison : avec cadre vs sans cadre, simple vs double
Les systèmes à cadre présentent un profilé périphérique visible et offrent une arête plus définie, une coordination des finitions et un agencement d’étanchéité. Les systèmes sans cadre utilisent un encadrement visible minimal afin de maximiser la transparence, souvent avec un vitrage simple.
Aucun des deux styles ne garantit une valeur acoustique spécifique. Les deux approches répondent à des priorités visuelles et techniques différentes ; un système à cadre à double vitrage et un système sans cadre à simple vitrage sont des choix complémentaires plutôt qu’interchangeables. Voir Cloison mobile vitrée sans cadre pour l’alternative.
Les systèmes avec cadre présentent un profilé périphérique visible avec des finitions coordonnées et des dispositifs d’étanchéité ; les systèmes sans cadre maximisent la transparence, généralement avec un vitrage simple. Aucun de ces styles ne garantit une valeur acoustique spécifique — les deux approches répondent à des priorités visuelles et techniques différentes.
| Avec cadre | Sans cadre | |
|---|---|---|
| Chant du panneau | Profil périphérique aluminium fin et visible, avec lignes de finition définies | Encadrement visible minimal, aspect chant de verre |
| Vitrage | Vitrage simple ou double pris en charge | Vitrage simple courant |
| Objectif acoustique | Les configurations à double vitrage peuvent favoriser une meilleure confidentialité des conversations | Transparence avant tout ; non présenté comme acoustique |
| Porte de passage | La porte de passage intégrée peut être vérifiée sur les plans | Confirmée par projet sur les plans |
| Application idéale | Bureaux, hôtels, espaces de formation nécessitant une coordination et une orientation en matière de confidentialité | Commerces, showrooms et intérieurs privilégiant la transparence |
Le simple vitrage vs le double vitrage détermine le poids du panneau, la densité visuelle et l’orientation acoustique possible. Le bon choix dépend de la gamme système vérifiée et des plans approuvés.
| Simple vitrage | Double vitrage | |
|---|---|---|
| Construction | Une seule vitre par panneau ; plus léger et plus transparent | Deux vitres avec une cavité à l’intérieur d’un panneau encadré |
| Visuel | Aspect léger et ouvert | Cadre défini avec options de bordures peintes à l’arrière |
| Axe intimité | Adapté lorsque la transparence prime | Peut répondre à différents objectifs d’intimité, thermiques et acoustiques |
| Coordination | Poids de panneaux plus simples pour le rail et le parcage | Des panneaux plus lourds affectent la largeur, le support du rail et la géométrie de parcage |
Données d'entrée et documents du projet
- Dimensions d’ouverture et plans de plafond réfléchi
- Détails de support structurel et niveaux de plancher
- Emplacement de stationnement et côté d’empilement
- Préférences de finition du verre et du cadre
- Exigences pour porte de passage ou fonctionnement
- Lieu de livraison et programme
Pour préparer une discussion spécifique au projet, veuillez envoyer les dimensions d’ouverture, les plans de plafond réfléchi, les détails de support structurel, les niveaux de plancher, l’emplacement du stationnement, les préférences de verre et de finition, les exigences relatives à la porte de passage ou au fonctionnement, ainsi que le lieu de livraison et le programme. La configuration spécifique au projet est disponible sur examen des plans.
FAQ sur la cloison vitrée mobile à cadre
Une cloison à cadre est-elle identique à une cloison à double vitrage ? Non. Le terme « à cadre » décrit la construction visible du panneau ; « à double vitrage » décrit l’agencement du vitrage. Un projet peut nécessiter l’un ou l’autre, ou les deux.
La présence d’un cadre garantit-elle l’isolation acoustique ? Non. La performance acoustique dépend du vitrage, des joints, des interfaces et de la mise en œuvre, et n’est confirmée que par les documents de projet approuvés.
Un rail de sol est-il nécessaire ? Les configurations suspendues en partie haute, sans rail de sol continu porteur, peuvent être disponibles lorsqu’elles sont confirmées pour le système et la structure de support sélectionnés.
Une porte de passage peut-elle être ajoutée ultérieurement ? La faisabilité d’une porte de passage est examinée sur les plans pour le système intégré ; les adaptations a posteriori dépendent de la construction des panneaux et sont confirmées projet par projet.
Systèmes et guides associés
Certificats et documents justificatifs
Les certificats et les documents justificatifs sont disponibles selon le système sélectionné et les exigences du projet.
Obtenez la configuration et le devis d'un mur vitré
Envoyez vos dimensions d’ouverture, vos plans, votre application, le verre ou le cadre préféré, le mode de fonctionnement, le lieu de livraison et le calendrier requis.
